Acorn Electron 2018-05-21T21:29:06+00:00

Τεχνικά χαρακτηριστικά

Developer Acorn Computers
Type 8-bit microcomputer
Release date August 25, 1983
Media Cassette tape, floppy disk (optional), ROM cartridge (optional)
Operating system Acorn MOS v1.0
CPU MOS Technology 6502A clocked at 2MHz when accessing ROM and 1 MHz/0.5897 MHz when accessing RAM
Memory 32 kB RAM, 32 kB ROM
Display RF modulator, composite video, RGB monitor output
Graphics 160×256 (4 or 16 colours), 320×256 (2 or 4 colours), 640×256 (2 colours), 320×200 (2 colours — spaced display with two blank horizontal lines following every 8 pixel lines), 640×200 (2 colours — spaced display)
Input Keyboard

Ο Electron έχει μια από τις χειρότερες, μαζί με του ZX Spectrum, motherboard IMHO .
Κατά την 1η προσπάθεια που είχα κάνει παλαιότερα με ένα φθηνό κολλητήρι, τα αποτελέσματα δεν ήταν και τόσο καλά, για να το πω όσο ομορφότερα μπορώ ;). Ευτυχώς δεν κατέστρεψα το μηχάνημα. Οπότε με νέο κολλητήρι είπα να το περάσω 2ο χέρι :lol:

Το board πριν το 1ο recap

Όλοι οι πυκνωτές είναι οριζόντιοι :(
Ferranti 12CO21M (ULA). Όλα σε ένα. 6845 CRT controller, 5C094 Video ULA, 6850 ACIA, 2C199 Serial ULA.

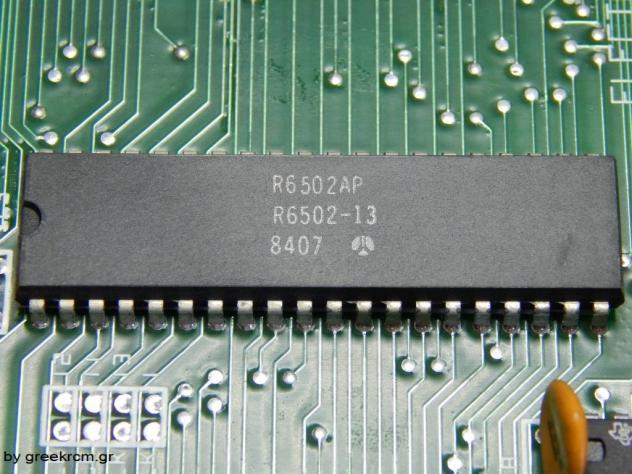

Ο επεξεργαστής

Το τροφοδοτικό

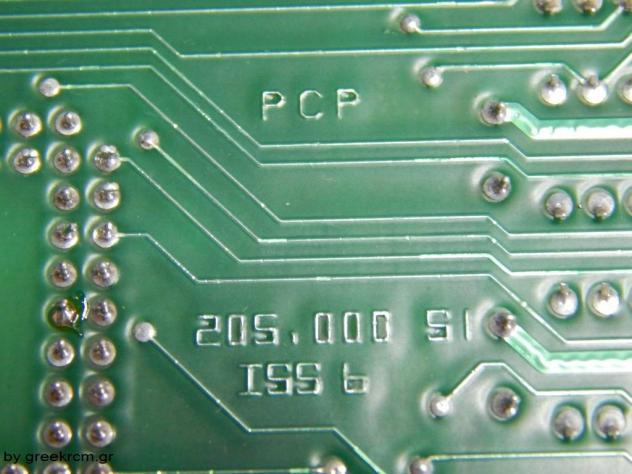

Λεπτομέρειες στο motherboard

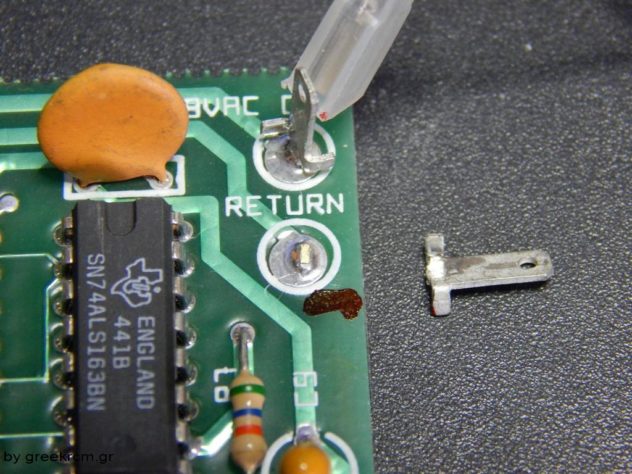

Προσοχή στις επαφές του τροφοδοτικου πάνω στο board, σπάνε εύκολα!

Πάμε για το recap, οι πυκνωτές που θα χρειασθούν είναι:
Για το board

  • 2 x 10u63v
  • 1 x 33u16v
  • 1 x 47u25v
  • 1 x 10u25v

για το τροφοδοτικό

  • 1 x 22u16v
  • 1 x 10u50v
  • 1 x 470u10v
  • 1 x 47u10v
  • 1 x 1000u10v
  • 1 x 3300u35v

Το board μετά το recap και την αφαίρεση του RF

Προσθέτουμε και το Plus 1……και

Σας ευχαριστώ που διαβάσατε το άρθρο μου! Αν σας άρεσε κοινοποιήστε το ή γράψτε τα σχόλια σας!
